Các hệ thống âm thanh thông báo, âm thanh di tản khẩn cấp thường yêu cầu một số lượng lớn loa được cấp nguồn từ một bộ khuếch đại duy nhất. Các hệ thống này thường được gọi là "đường dây 100V - 100V Line" hoặc ít phổ biến hơn ở một số nước "đường dây 70V - 70V line" được tìm thấy trong hầu hết các tòa nhà lớn bao gồm các trung tâm mua sắm, trường học, văn phòng, v.v. Các hệ thống âm thanh này thường được sử dụng để thông báo chung, phát thanh công cộng, nhạc nền và thông báo hỏa hoạn/di tản cực kỳ quan trọng.

Chúng tôi thấy có rất nhiều sự nhầm lẫn giữa những người lắp đặt và thợ về cách đấu dây các hệ thống này. Nguyên nhân chủ yếu là do các loa này không được đấu dây theo cách truyền thống như loa trở kháng thấp hoặc loa hi-fi gia đình. Trên thực tế, điều này có vẻ hoàn toàn trái ngược với trực giác!

Nếu bạn nhìn vào hệ thống hi-fi gia đình truyền thống, bạn có một đầu ra duy nhất được kết nối với một loa duy nhất. Trong một số trường hợp, bộ khuếch đại của bạn thậm chí có thể cấp nguồn cho hai cặp loa từ một đầu ra duy nhất, nhưng nếu nhiều hơn thì hầu hết các bộ khuếch đại đều không thể xử lý được tải trở kháng. Điều này là do khi thêm nhiều cặp loa vào mạch, trở kháng sẽ giảm, trở kháng càng giảm thì bộ khuếch đại càng phải chịu nhiều tải để cấp nguồn cho loa.

Để giải quyết vấn đề này, hệ thống đường dây 100V được đấu dây hoàn toàn khác và mỗi loa được lắp một máy biến áp ở mặt sau, điều này cô lập tải trở kháng của loa khỏi bộ khuếch đại. Máy biến áp có thể được đặt ở mức công suất định mức, cho phép mức âm lượng độc lập cho từng loa. Kết quả cuối cùng là hệ thống đường dây 100V cho phép các 'chuỗi' loa dài treo trên một đầu ra bộ khuếch đại duy nhất, mỗi loa được kết nối với loa tiếp theo trong mạch bằng cách nối dây nối tiếp. Xem hình bên dưới.

Ưu điểm của hệ thống đường dây 100V

• Kết nối nhiều loa với bộ khuếch đại.

• Khi nhu cầu thay đổi, có thể dễ dàng thêm hoặc bớt loa khỏi mạch.

• Tính toán tải đơn giản. Chỉ cần cộng công suất của từng loa trong chuỗi và đảm bảo công suất này thấp hơn công suất định mức của bộ khuếch đại.

• Cài đặt "vòi" biến áp riêng lẻ cho phép điều chỉnh mức âm lượng cho từng loa.

• Thích hợp để sử dụng với các đoạn cáp dài có kích thước tương đối nhỏ, tiết kiệm.

Nhược điểm của hệ thống đường dây 100V

• Chất lượng âm thanh. Hầu hết các loa đường dây 100V không hoạt động tốt ở tần số thấp, tuy nhiên đối với thông báo chung thì đây thường không phải là vấn đề đáng lo ngại.

• Chi phí bổ sung cho mỗi loa do lắp biến áp, tụ điện giám sát đường dây và các yêu cầu theo quy định (như loa, vỏ biến áp và tấm giữ cáp).

• Chỉ sử dụng cho các ứng dụng thông báo, phát nhạc nền, phát thông bản tin tại những nơi công cộng

100V Line hoạt động như thế nào?

Loa đường dây 100V được vận hành bằng cách áp dụng 100V RMS từ bộ khuếch đại đến biến áp hạ áp loa thông qua hệ thống cáp hình số 8 phù hợp. Sau đó, máy biến áp hạ áp này chuyển đổi 100 Vôn xuống mức loa tiêu chuẩn để phát ra âm thanh.

Trong trường hợp loa báo cháy & sơ tán, chúng có thêm yêu cầu "giám sát đường dây" được cung cấp bằng cách bổ sung tụ điện lưỡng cực nối tiếp với mỗi máy biến áp loa. Tụ điện này cho phép một đơn vị giám sát đường dây đo mạch loa để biết điều kiện "bình thường", "hở" hoặc "ngắn mạch". Để biết thêm thông tin, hãy xem hướng dẫn của chúng tôi về "Giám sát đường dây là gì?".

Kết nối nhiều loa hoặc "Mạch 100V của tôi có tải bao nhiêu?"

Phần này tương đối đơn giản. Mỗi chuỗi loa phải được đấu song song và công suất của mỗi vòi loa được cộng lại để tìm kết quả ròng của tải công suất trên bộ khuếch đại. Ví dụ, bộ khuếch đại Redback 100W có khả năng cấp nguồn cho 100 loa khi mỗi loa được đặt ở vòi 1W. Hoặc 50 loa khi mỗi loa được đặt ở vòi 2W.

Tất nhiên, đôi khi bạn có thể đến một nơi lắp đặt đã được thực hiện cách đây nhiều năm và bạn không biết có bao nhiêu loa được lắp đặt hoặc chúng đã được thiết lập ở vòi nguồn nào. Trong trường hợp này, bạn sẽ cần phải đo trở kháng AC của chuỗi loa.

Điều quan trọng là, điều này khác với điện trở DC mà hầu hết các đồng hồ vạn năng cung cấp dưới dạng cài đặt phạm vi tiêu chuẩn. Để đo trở kháng AC, bạn sẽ cần một đồng hồ đo trở kháng chuyên dụng như Redback Q 2007.

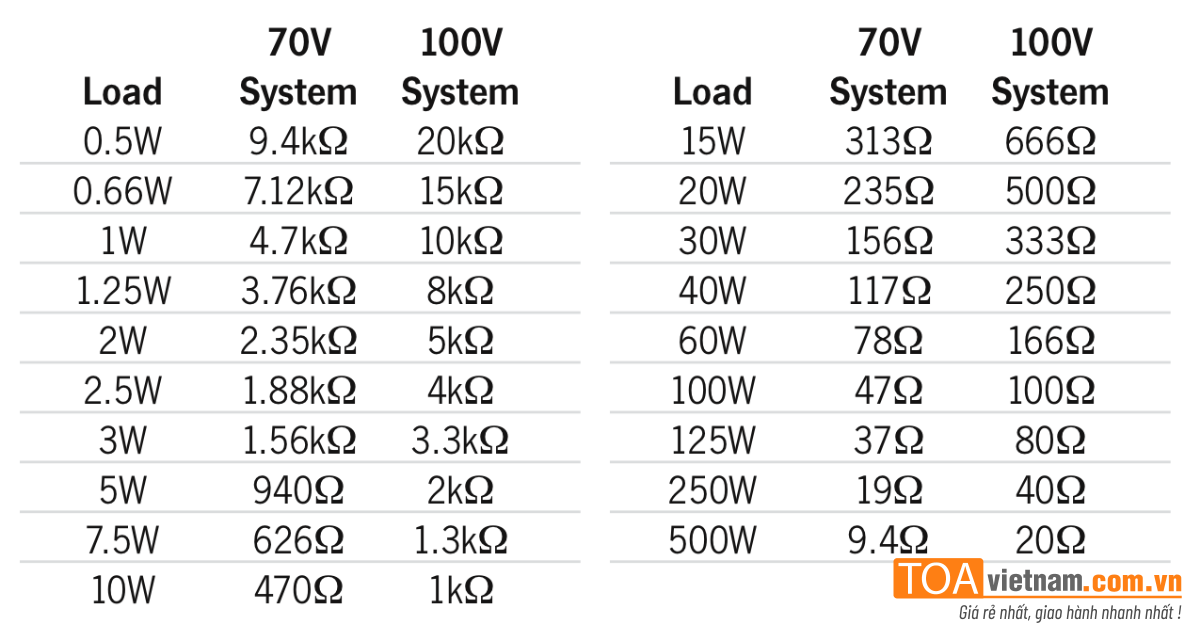

Sử dụng bảng bên dưới, bạn có thể dễ dàng tính toán tải hệ thống cho trở kháng 100V đã đo.
