TS-690-AS là bộ trung tâm hội thảo trong hệ thống hội thảo TS-690, thiết bị hỗ trợ kết nối tối đa tới 24 Micro chủ tịch TS-691L-AS và Micro đại biểu TS-692L-AS.

Các đặc điểm cần lưu ý khi lắp đặt bộ trung tâm hội thảo TS-690-AS

• Hệ TS-690 chỉ có thể nối 01 bộ trung tâm TS-690-AS và hỗ trợ kết nối tối đa tới 24 Micro chủ tịch TS-691L-AS và Micro đại biểu TS-692L-AS.

• Các thiết bị nối nối tiếp nhau, không tùy thuộc vị trí và không cần thiết lập ID

• Plug-Play: Cắm là chạy không cần điều chỉnh

• Thông thường bộ trung tâm để ở xa bàn họp, nên cần mua bổ sung thêm dây nối dài. Thông thường là 10m: YR-780-10M hoặc YR-790-10-AS đều được

Xem thêm tại: https://toavietnam.com.vn/he-ts-690-cat46.html

Các phím, nút, cổng chức năng trên bộ trung tâm hội thảo TS-690-AS

Mặt trước của bộ trung tâm hội thảo TS-690-AS

• (1). Công tắc nguồn điện

• (2). Đèn báo nguồn điện

• (3). Núm điều chỉnh âm lượng ngõ vào của cổng số 5

• (4). Núm điều chỉnh âm lượng của loa tích hợp trong máy chủ tịch, máy đại biểu

• (5). Cổng vào mức AUX/Micro - chọn chế độ (6)

• (6). Chọn mức tín hiệu ngõ vào cổng (5)

• (7). Thiết lập số máy đại biểu phát biểu đồng thời - nếu SET = 0 thì chỉ máy chủ tịch nói được

• (8). Tự tắt Micro sau 1 thời gian không phát biểu

• (9). Bật chế độ kiểm tra kết nối - Trong trạng thái này tất cả LED trên cổ Micro máy đại biểu/chủ tịch đều sáng và hệ thống không thể ấn nói được

• (10). Đèn LED sáng báo đang trong chế độ kiểm tra kết nối

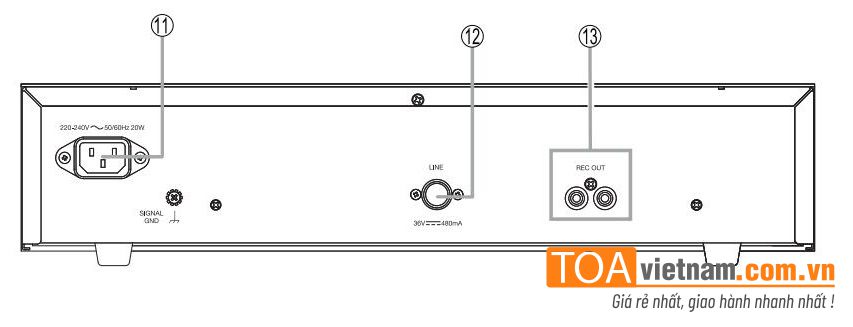

Mặt sau của bộ trung tâm hội thảo TS-690-AS

• (11). Dây cắm nguồn điện AC-220V

• (12). Ngõ ra kết nối tới máy chủ tịch TS-691L-AS hoặc máy đại biểu TS-692L-AS

• (13). Ngõ ra mức REC - nối tới Amply khi phòng dùng loa hoặc tới ngõ vào Soud Card khi họp trực tuyến

Để mua sản phẩm chính hãng với chính sách giá và bảo hành tốt nhất, vui lòng liên hệ chúng tôi theo số hotline: 090.331.0913 (Zalo).

Cách nối bộ trung tâm hội thảo TS-690-A

Kết nối Micro chủ tịch TS-691L-AS và Micro đại biểu TS-692L-AS vào bộ trung tâm TS-690-AS

Chúng ta thực hiện theo sơ đồ sau

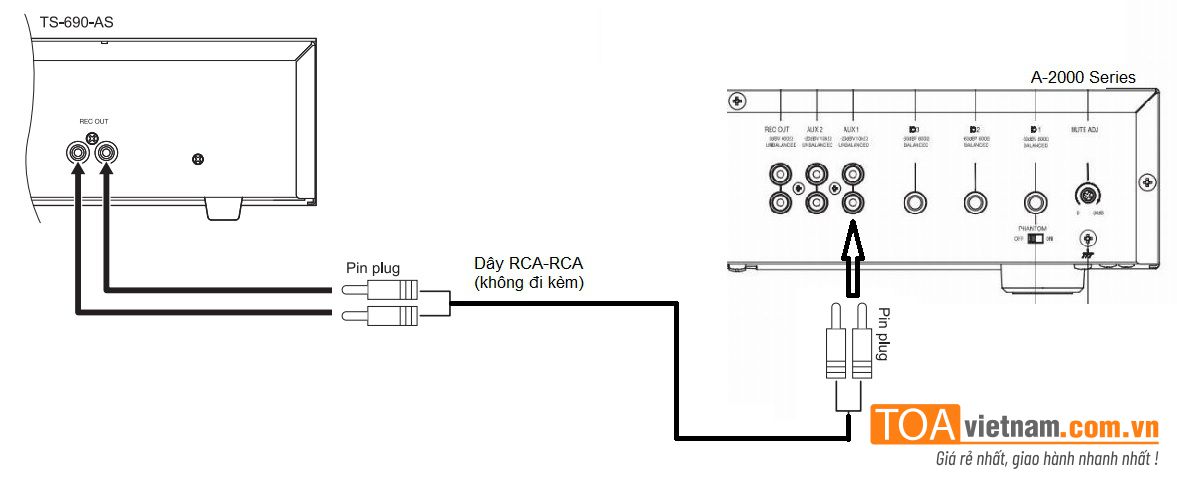

Kết nối bộ trung tâm TS-690-AS tới amply A-2000

Ngõ ra REC nối vào AUX1 của bất cứ amply nào như A-2030, A-2060, A-2120, A-2240 hay A-3212DM-AS, A-3224DM-AS hoặc A-3248DM-AS.... đều dùng được
