A-230 HV là Amply tối giản, hỗ trợ loa trở kháng cao và công suất 30W. Thiết kế đơn giản, gọn nhẹ và tiện dụng nên A-230 được dùng nhiều trong phát nhạc tại quán cafe, shop nhỏ

Các đặc điểm cần lưu ý khi lắp đặt amply TOA A-230 HV

• Công suất tối đa chỉ 30W. Không nối quá công suất có thể gây cháy loa hoặc amply không được bảo hành

• Không có nguồn Phantom: nên nếu dùng micro điện dung thì nên dùng EM-380-AS sử dụng PIN AA.

• Với các Micro điện động như: PM-600, DM-1100, DM-270, DM-1500... thì cắm tối đa 03 Micro. Riêng bộ thu Micro không dây WT-5810, WT-5805, WT-5800 có thể nối loop nên không cần quá nhiều cổng

• 01 ngõ vào cho đầu CD hoặc PC để phát nhạc

• Có 02 ngõ ra: Trở kháng thấp 4Ω và trở kháng cao 100V - Tuyệt đối không nối cùng lúc

Các phím, nút, cổng chức năng trên amply TOA A-230 HV

Mặt trước của amply TOA A-230 HV

• (1): Công tắc bật/tắt thiết bị

• (2): Đèn báo trạng thái nguồn - Sáng khi có điện

• (3): Núm điều chỉnh âm lượng ngõ vào cho MIC 1, MIC 2, MIC 3

• (4): Núm điều chỉnh âm lượng ngõ vào AUX cho đầu CD, PC các thiết bị Media Player khác

• (5): Núm chỉnh Bass

• (6): Núm chỉnh Treble

• (7): Đèn báo trạng thái tín hiệu - Sáng khi có tín hiệu vào

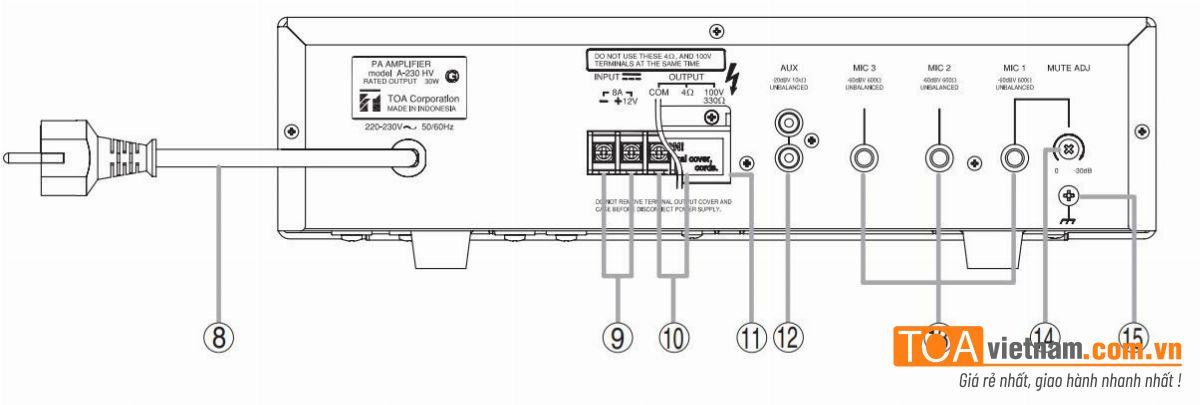

Mặt sau của amply TOA A-230 HV

• (8): Dây nguồn cắm 220V

• (9): Chân nối nguồn Ắc quy 12V - Dự phòng khi mất điện

• (10): Ngõ ra nối loa

• (11): Vỏ nhựa bảo vệ

• (12): Ngõ vào AUX, kết nối đầu CD, máy tính, điện thoại để phát nhạc

• (13): Các ngõ vào MIC 1, MIC 2, MIC 3: Tương thích mọi loại Micro như EM-380-AS (cần PIN), DM-1200, DM-1100, PM-600 hay WT-5810, WT-5805...

• (14): Chỉnh mức âm lượng bị giảm xuống khi có tín hiệu từ ngõ MIC1

• (15): Nối Mass

Để mua sản phẩm chính hãng với chính sách giá và bảo hành tốt nhất, vui lòng liên hệ chúng tôi theo số hotline: 090.331.0913 (Zalo).

Cách nối loa vào amply TOA A-230 HV

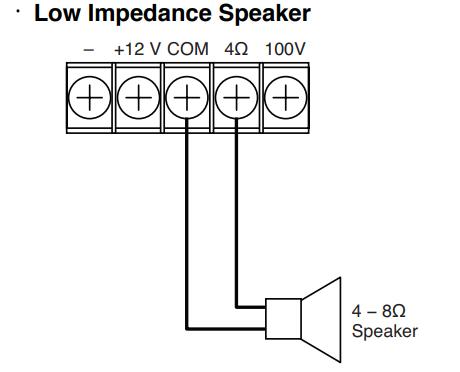

Nối loa không biến áp, loa trở kháng thấp vào amply TOA A-230 HV

*Nguyên tắc nối

• Không vượt quá công suất 30W : Tính tổng công suất loa

• Không thấp hơn trở kháng của amply: Loa có thể nối song song, nối tiếp và trở kháng phải nhỏ hơn trở kháng ngõ ra của Amply

• Loa phải là loa không biến áp, trở kháng thấp 4-6-8-16Ω: VD SC-610 (3 loa), SC-615 (2 loa), SC-630 (1 loa),TU-631 (1 loa)


*Sơ đồ nối

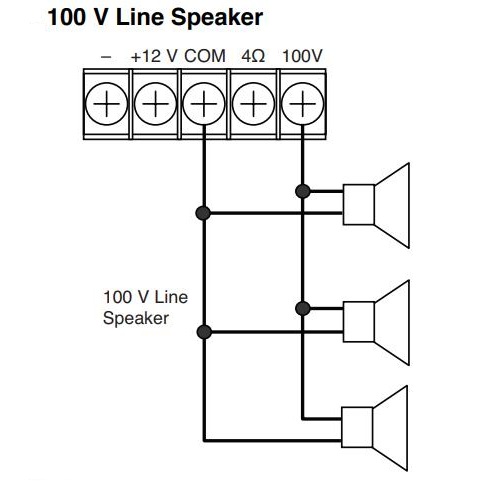

Nối loa có biến áp, loa trở kháng cao vào amply TOA A-230 HV

*Nguyên tắc nối

• Không vượt quá công suất 30W : Tính tổng công suất loa

• Các loa nối song song dây màu Trắng chung - COM Amply, dây màu Đen chung - 100V Amply

• Loa phải là dạng có biến áp, thông thường ở VN dùng 100V. Tất cả các loa thông báo đều là dòng có biến áp: PC-658R (5 loa), PC-648R (5 loa), BS-633A (5 loa), BS-678 (5 loa), BS-1034 (3 loa), SC-615M (2 loa), SC-630M (1 loa), hoặc BS-1030B/BS-1030W (1 loa).


*Sơ đồ nối

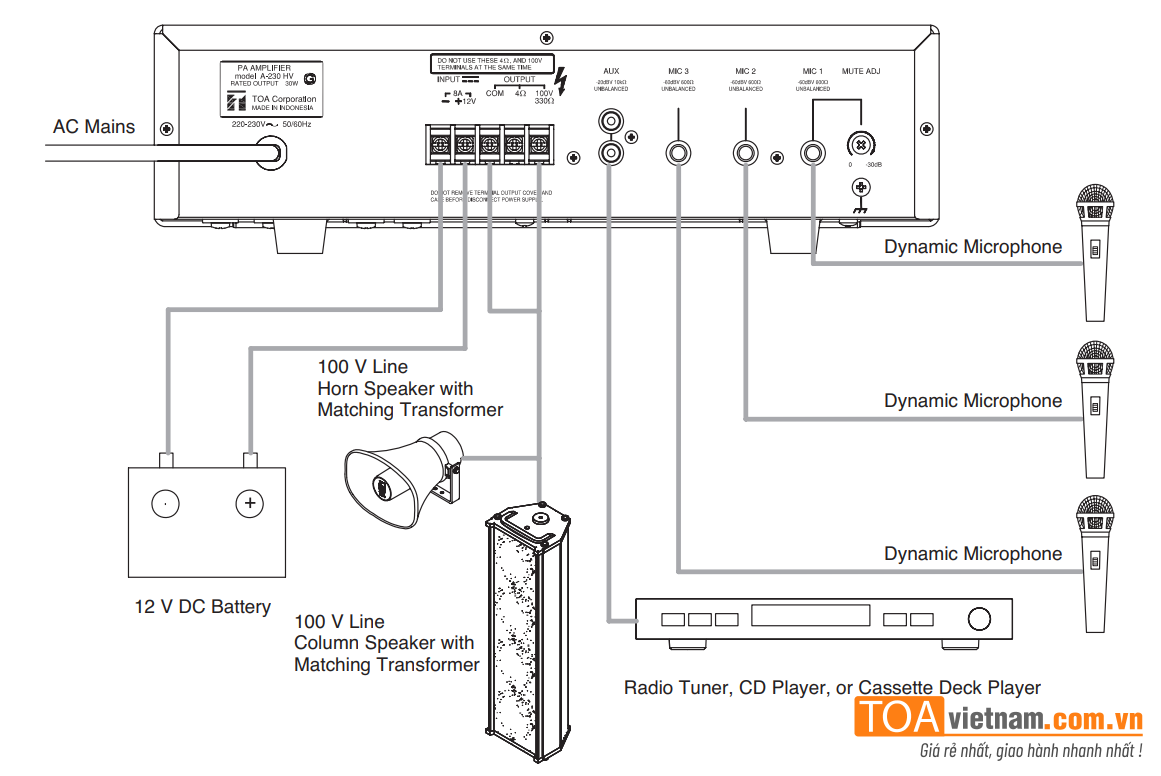

Sơ đồ nối tổng quan A-230 HV

Lưu ý khi lắp đặt amply A-230 HV

Khi lắp Micro, Loa vào Amply A-230 HV tuyệt đối

• Không lắp vượt quá công suất

• Không lắp đồng thời cả cổng ra 4Ω và 100V

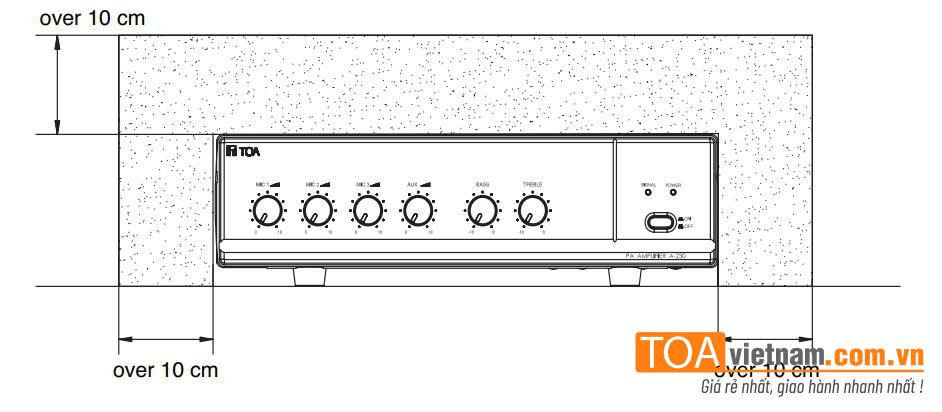

• Không để sát tường, vách... cần một khoảng trống nhất định để amply toả nhiệt. Tối thiểu là 10cm
