Hướng dẫn chỉnh công suất và lắp đặt loa hộp 6W có chiết áp chỉnh âm lượng BS-678T và BS-678BT

Đặc điểm cơ bản của loa hộp 6W có chiết áp BS-678T và BS-678BT

• Loa hộp 6W BS-678T và BS-678BT có chiết áp tăng, giảm âm lượng và là dạng chiết áp 2 dây, 3 dây

• Loa có vỏ loa làm bằng gỗ, có thể lắp đặt theo chiều dọc hoặc chiều ngang. Trong đó BS-678T có màu trắng đục còn BS-678BT có màu đen

• Có thể sử dụng dây điện âm tường hoặc dây điện hở để kết nối cáp loa.

• Cấu trúc loa cho phép lắp trực tiếp vào tường bằng vít giúp loa không dễ bị rơi ngay cả khi có lực tác động ra

• Trở kháng đầu vào có thể dễ dàng thay đổi bằng cách thay đổi vị trí vòi của máy biến áp.

• Hai loa hình nón đôi 6 inch tích hợp mang lại âm thanh chất lượng cao.

• Đầu nối đầu vào loại đẩy vào giúp kết nối cáp dễ dàng và cho phép đấu dây cầu.

Chỉnh công suất phát của loa hộp có chiết áp BS-678T và BS-678BT

Với loa BS-678T và BS-678BT chỉ có mức trở kháng cao (Đường dây 70 V hoặc 100 V), dùng trong âm thanh thông báo, báo cháy và chúng ta chỉ chính công suất ở các mức này

• Các loa sẽ nối song song và vào ngõ COM - 100V của Amply

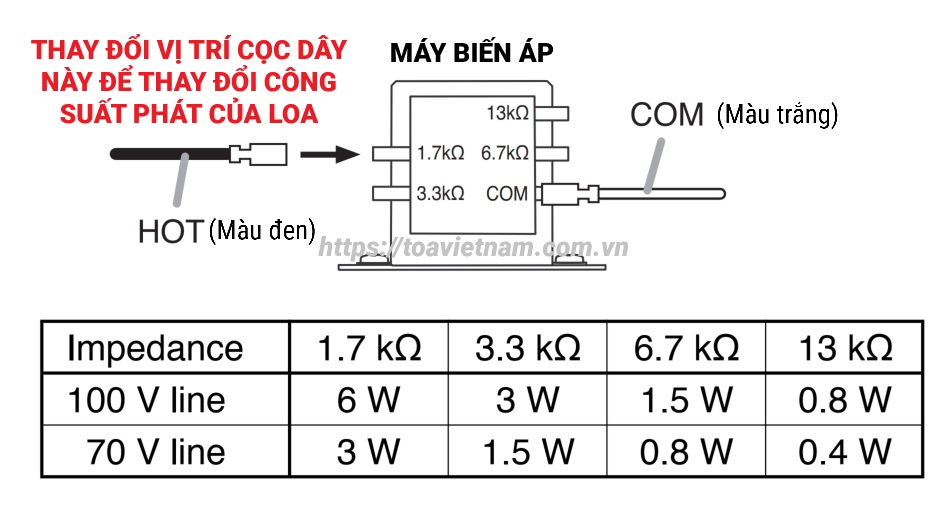

• Tháo vỏ loa bằng cách kéo mạnh về phía trước, trong sẽ có máy biến áp và các chỉ số trở kháng, chúng ta chỉ việc chuyển vị trí cực HOT (màu đen) các vị trí tương ứng sẽ thay đổi công suất phát của loa

• Công suất chọn mức nào sẽ tính công suất amply tới mức đó: VD 20 loa đang để chế độ 6W thì cần amply 120W, nhưng 20 loa nếu để ở 3W thì chỉ cần amply 60W


(ví trí và màu sắc dây)

Cách lắp loa hộp loa hộp 6W có chiết áp BS-678T và BS-678BT

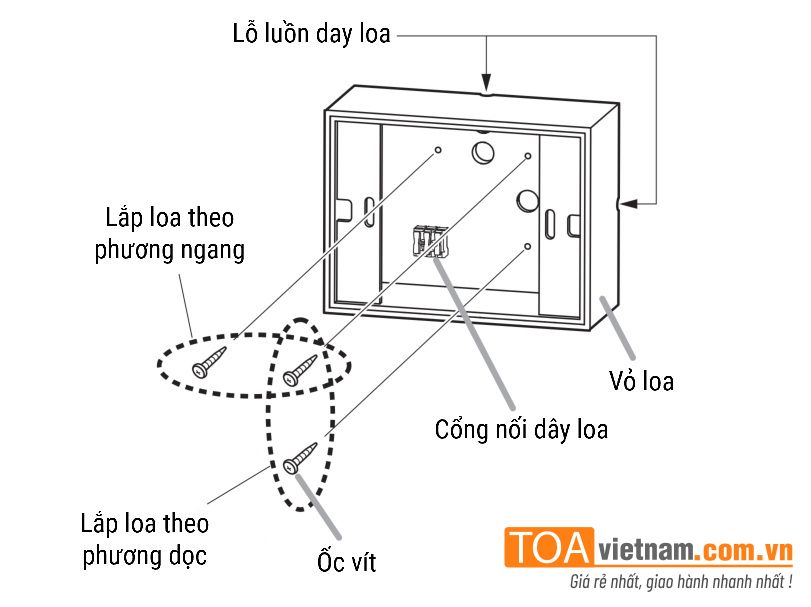

Với loa hộp 6W có chiết áp BS-678T và BS-678BT chúng ta có thể dễ dàng lắp trực tiếp vào tường, loa đã đi kèm đầy đủ ốc vít, tuy nhiên nếu cần lắp cố định, chắc chắn chúng ta cần thêm các vít nở

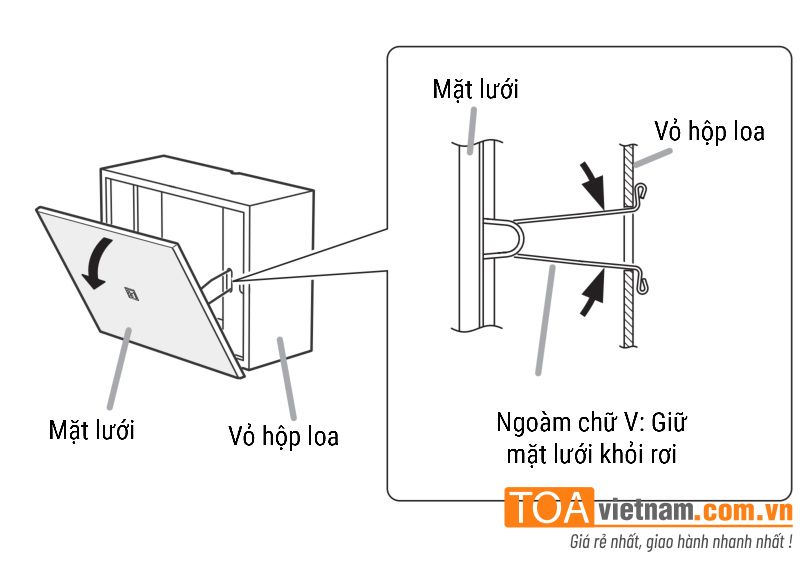

• Bước 1. Dùng tay, kéo mạnh mặt trước của loa, rời khỏi hộp - Sẽ có ngoằm đỡ, chúng ta cứ kéo mạnh sẽ ra

• Bước 2. Đánh dấu và khoan các bị trí ốc vít, tuỳ theo lắp loa ngang hay dọc.

• Bước 3. Chỉnh công suất loa và lắp dây loa vào cổng kết nối

Cách lắp nối loa hộp 6W có chiết áp BS-678T và BS-678BT

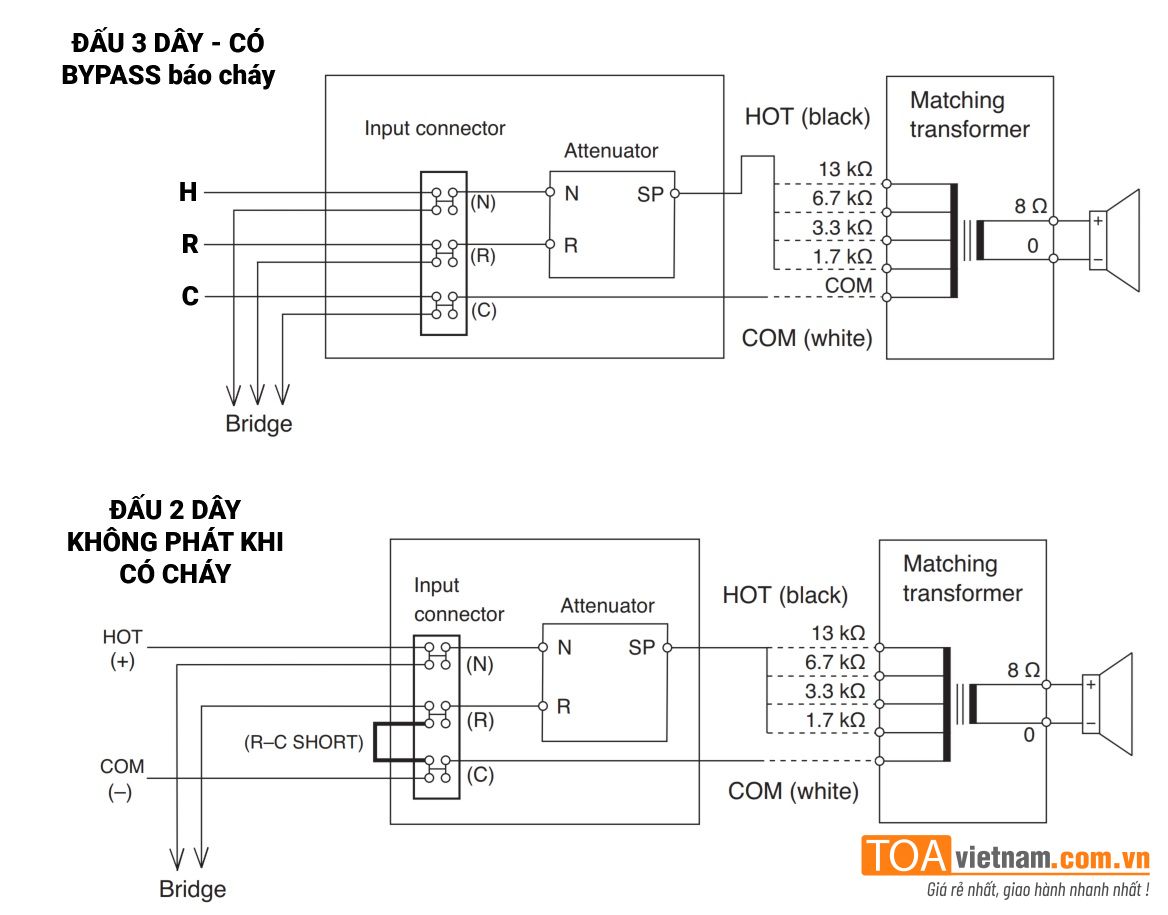

Nối chế độ 3 dây và 2 dây cho loa hộp BS-678T và BS-678BT

Nguyên tắc khi kết nối

• Nếu đấu 3 dây: Khi có cháy thì dù tắt chiết áp, loa vẫn sẽ báo - Cái này tuỳ theo hệ thống có hỗ trợ hay không, vui lòng kiểm tra với nhân viên sales

• Nếu đâu 2 dây: Vẫn có thể tăng giảm âm lương như thường, nhưng nếu có báo cháy, âm lượng sẽ phát ở mức đang điều chỉnh (có thể ko phát nếu đã tắt)

• Có thể đấu lẫn 2 dây và 3 dây: Tuỳ theo hệ thống

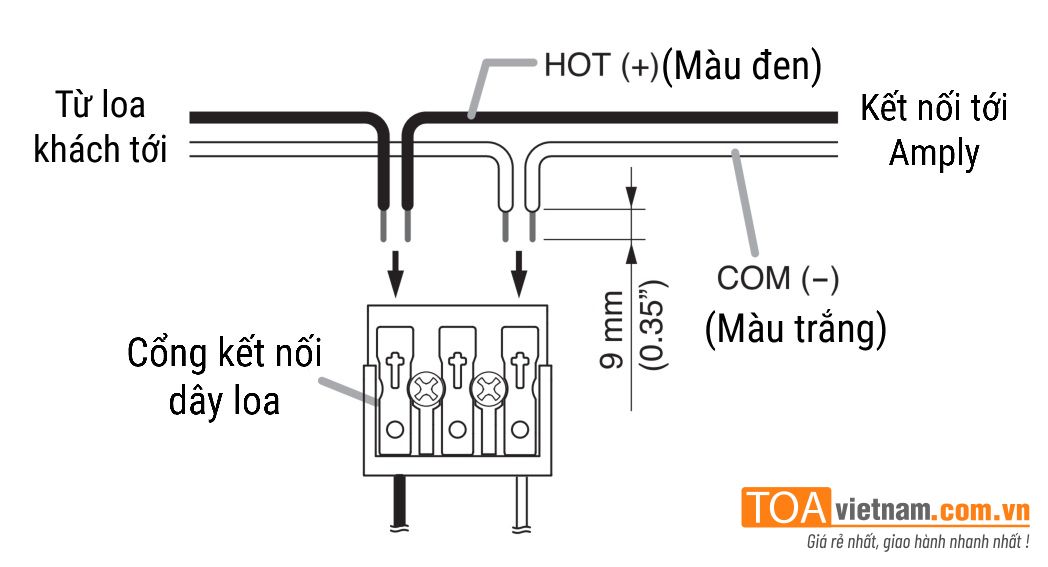

• Dây ĐEN = HOT, dây TRẮNG = COM: Không nối chân R vào Hot, R sẽ chung của các loa cần ByPass

• Chỉ nối song song - Đen trung Đen, Trắng chung Trắng

• Tổng công suất loa không được vượt quá công suất Amply

Nối loa hộp 6W BS-678T và BS-678BT với amply A-2000 Series

Với các amply A-2030, A-2060, A-2120, A-2240 thì có cọc ra loa trở kháng cao, loa trở kháng thấp riêng, và loa BS-678T và BS-678BT chỉ nối ở ngõ ra trở kháng cao. Việc đâu sai có thể gây cháy amply

Cách nối này là nối 1 dây, không thể bypass chế độ chỉnh âm lượng khi có cháy

Xem thêm:

• Hướng dẫn nối loa còi SC-630M với Amply A-2120 H

• Hướng dẫn lắp loa cho amply TOA A-2120 H

Nối loa hộp 6W BS-678T và BS-678BT với amply A-3200 Series

Với các amply A-3212DM-AS, A-3224DM-AS, A-3248DM-AS, A-3224D-AS, A-3248D-AS,  A-3248DE-AS chỉ có 1 ngõ ra, nhưng chúng ta phải chọn trở kháng ra cho amply.

Cách nối này là nối 1 dây, không thể bypass chế độ chỉnh âm lượng khi có cháy

Phải chọn đúng trở kháng của loa, chọn nhầm có thể Tiếng Bé hoặc cháy loa

Xem thêm:

• Hướng dẫn lắp loa cho amply TOA A-3248DM-AS
