FV-208EV-AS là bộ phát tin nhắn khẩn cấp trong hệ thống âm thanh thông báo FV-200, hiện là sản phẩm thay thế cho model FV-200EV-AS với nhiều đặc điểm nổi bật hơn như:

• Kích thước nhỏ, gọn:  chỉ còn 1U và khối lượng được giảm đi khoảng một nửa

• Số lượng bản tin tăng lên 8: bao gồm Alert, Evacuation, False, Safe Stay, Emer.Stby, PA Test, FA Test, Siren

• Thời gian ghi âm lên đến 25 phút: và được thực hiện thông qua cổng USB ở mặt sau thiết bị.

• Hỗ trợ thẻ nhớ 32GB: Hỗ trợ định dạng MP3.

• Nhiều ngõ vào/ra điều khiển hơn: Có 8 ngõ vào và 8 ngõ ra điều khiển

Các phím, nút, cổng chức năng trên bộ phát tin nhắn khẩn cấp FV-208EV-AS

Mặt trước của FV-208EV-AS

• 1. Đèn báo nguồn: Sáng khi có nguồn điện và FV-208EV-AS đã sẵn sàng hoạt động.

• 2. Nút thông báo dừng: Khi xác nhận rằng đám cháy đã được dập tắt hoặc các tình huống khẩn cấp khác đã trở lại bình thường, hãy nhấn nút này để chấm dứt phát sóng khẩn cấp sau khi thiết lập lại hệ thống báo cháy tự động đã kết nối.

• 3. Nút thông báo còi báo động: Nhấn nút này để phát lại thông báo còi báo động.

• 4. Nút thông báo kiểm tra FA: Nhấn nút này để phát lại thông báo kiểm tra FA.

• 5. Nút thông báo thử PA: Nhấn nút này để phát lại thông báo thử PA.

• 6. Nút thông báo chế độ chờ khẩn cấp: Nhấn nút này để phát lại thông báo chế độ chờ khẩn cấp

• 7. Nút thông báo an toàn

• 8. Nút thông báo sai

• 9. Nút thông báo sơ tán: Nhấn nút này để phát lại thông báo sai. Nhấn nút này để phát lại thông báo sơ tán. Nhấn nút này để phát lại thông báo an toàn.

• 10. Nút thông báo cảnh báo:Nhấn nút này để phát lại thông báo cảnh báo.

• 11. Đèn báo cháy: Chỉ báo rằng một chương trình phát sóng khẩn cấp đang diễn ra. Đèn báo này sáng khi tín hiệu phát hiện cháy được truyền từ hệ thống báo cháy tự động hoặc khi thông báo khẩn cấp được phát. Bảng thông báo khẩn cấp FV-208EV-AS hoạt động trong phần Hệ thống địa chỉ công cộng khẩn cấp Dòng FV-200. Bảng này không bắt buộc nếu hệ thống chỉ được sử dụng cho mục đích chung là ứng dụng địa chỉ công cộng. Có thể bắt đầu và thiết lập lại chương trình phát sóng khẩn cấp thông qua thao tác tự động hoặc thủ công. FV-208EV-AS bao gồm 8 thông báo khẩn cấp được ghi âm trước là cảnh báo, sơ tán, sai, an toàn để ở lại, chế độ chờ khẩn cấp, kiểm tra PA, kiểm tra FA và còi báo động.

• 12. Đầu nối micro của lính cứu hỏa: Kết nối với micro của lính cứu hỏa (14).

• 13. Nút ấn thông báo khẩn: Giữ công tắc này để thông báo bằng Micro.

• 14. Micro của lính cứu hỏa: Thông báo trong khi giữ Nút ấn thông báo khẩn (13).

• 15. Đèn báo còi: Sáng khi phát lại thông báo còi.

• 16. Đèn báo kiểm tra FA: Sáng khi phát lại thông báo kiểm tra FA.

• 17. Đèn báo kiểm tra PA: Sáng khi phát lại thông báo kiểm tra PA.

• 18. Đèn báo chế độ chờ khẩn cấp: Sáng khi phát lại thông báo chế độ chờ khẩn cấp.

• 19. Đèn báo an toàn: Sáng khi phát lại thông báo an toàn.

• 20. Đèn báo sai: Sáng khi phát lại thông báo sai.

• 21. Đèn báo sơ tán: Sáng khi phát lại thông báo sơ tán.

• 22. Đèn báo cảnh báo: Sáng khi phát lại thông báo cảnh báo.

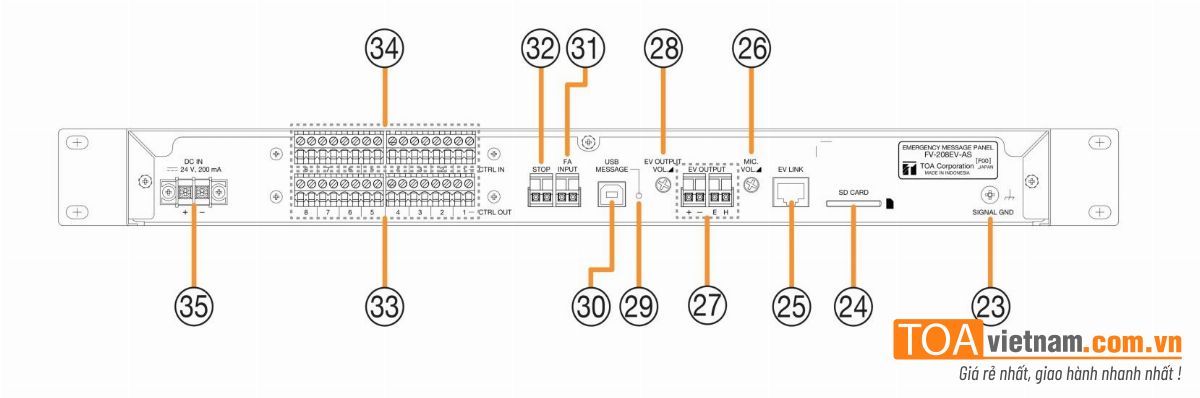

Mặt sau của FV-208EV-AS

• 23. Đầu nối tiếp địa: Kết nối đầu nối này với vỏ máy, tiếp địa nếu phát ra tiếng ồn quá mức khi thiết bị bên ngoài được kết nối với FV-208EV-AS. Điều này có thể làm giảm tiếng ồn.

  Lưu ý: Đầu nối này không dành cho tiếp địa bảo vệ.

• 24. Khe cắm thẻ SD/MMC: Lắp thẻ SD để phát bản tin khẩn cấp từ nguồn thẻ SD. Thẻ SD phải được định dạng là FAT.

• 25. Đầu nối liên kết: Hiện không sử dụng trong hệ thóng FV-200

• 26. Chỉnh âm lượng Micro của lính cứu hỏa: Điều chỉnh âm lượng cho đầu vào Micro của lính cứu hỏa. Xoay nút điều khiển theo chiều kim đồng hồ để tăng âm lượng, trong khi xoay ngược chiều kim đồng hồ để giảm âm lượng.

• 28. Âm lượng đầu ra EV:  Điều chỉnh âm lượng cho tin nhắn khẩn cấp. Xoay nút điều khiển theo chiều kim đồng hồ để tăng âm lượng, trong khi xoay ngược chiều kim đồng hồ để giảm âm lượng.

• 27. Đầu ra EV: Kết nối FV-200PP-AS với đầu nối này.

• 29. Đèn báo giao tiếp USB: Đèn LED sáng sau khi kết nối USB.

• 30. Đầu cuối USB: Kết nối đầu cuối này với PC bằng cáp USB. Với kết nối này, nguồn âm thanh tích hợp có thể được ghi lại. USB này sẽ hiển thị dưới dạng ổ lưu trữ khối. Người dùng có thể thay đổi nguồn âm thanh mà không cần cài đặt phần mềm. Chỉ đơn giản là copy trực tiếp vào thẻ nhớ.

• 31. Kết nối với FV - hệ thống PCCC: Kết nối đầu cuối này với tín hiệu báo cháy được truyền từ hệ thống báo cháy tự động. (Điện áp hở: 24 V DC: dòng điện ngắn mạch: dưới 5 mA; khối đầu cuối 2P).

• 32. Đầu cuối đầu vào dừng - TOP: Chức năng tương tự với nút STOP ở mặt trước. (Điện áp hở: 24 V DC; dòng điện ngắn mạch: dưới 5 mA; khối đầu cuối 2P).

• 33. Đầu cuối đầu ra điều khiển: Sau khi kích hoạt tin nhắn, theo mặc định, đầu cuối này sẽ ở chế độ 'make' cho đến khi phát lại hoàn tất. Có thể lập trình bằng cách đặt tệp config.ini trong bộ nhớ flash. (Đầu ra rơle; điện áp định mức: 24 V DC; dung lượng dòng điện: 8A; khối đầu cuối 2x8P).

• 34. Đầu cuối đầu vào điều khiển: Kết nối đầu cuối này với thiết bị. (Điện áp mở: 24 V DC; dòng điện ngắn mạch: dưới 5 mA; khối đầu cuối 2x8P).

• 35. Đầu cuối nguồn điện DC: Kết nối đầu cuối này với nguồn điện 24 V DC. Nguồn điện được cung cấp từ FV-200PS-AS. (Đầu cuối vít M3; khoảng cách rào cản: 6,4 mm).

Hướng dẫn nạp file âm thanh báo cháy cho FV-208EV-AS

Chuẩn bị trước khi nạp file âm thanh báo cháy vào FV-2008EV-AS

Để nạp file âm thanh báo cháy cho FV-208EV-AS chúng ta cần chuẩn bị

• File âm thanh báo cháy: Dạng MP3 - liên hệ hotline để được cung cấp file nếu bạn mua sản phẩm tại https://toavietnam.com.vn

• Đổi sang định dạng: MSG01.mp3, MSG02.mp3...MSG08.mp3 tương ứng với 8 bản tin của FV-208EV-AS

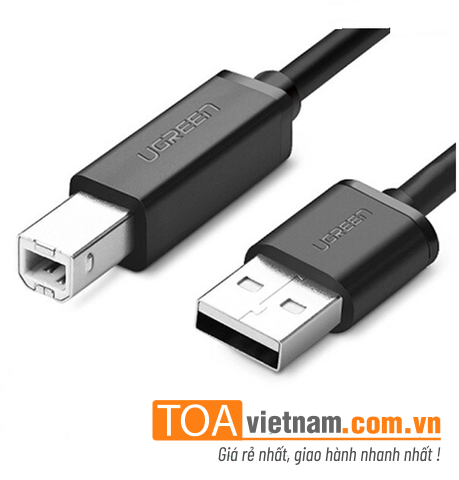

• Một máy tính và cáp USB có đầu vuông

• FV-208EV-AS đã có sẵn bộ nhớ trong (khoảng 128MB) nên nếu bạn cần dung lượng lớn hơn thì nên chuyển bị thẻ nhớ MMC (max 32GB)

Các nạp file âm thanh báo cháy vào FV-208EV-AS

*Không cắm thẻ nhớ:

• Cắm cáp USB: 1 đầu vào máy tính, 1 đầu vào - không cần Driver, máy tự nhận như cổng 1 USB cắm ngàoi

• Tìm folder: EV20R trong đó có file config.ini (không được xoá - không đổi tiên) và một số file .mp3

• Copy file báo cháy đã chuẩn bị và đã đổi tên (MSG01.mp3, MSG02.mp3) : vào thư mục EV20R và thay thế file mặc định

• Ngắt kêt nối USB

• Thử test chức năng: Ấn nút trước mặt thiết bị, nếu không được, thử tắt/mở lại bộ FV-208EV-AS

*Dùng thẻ nhớ ngoài:

• Cắm cáp USB: 1 đầu vào máy tính, 1 đầu vào - không cần Driver, máy tự nhận như cổng 1 USB cắm ngàoi

• Tìm folder: EV20R và copy ra ngoài Desktop

• Cắm thẻ nhớ MMC vào khe cắm, khi đó bộ nhớ trong sẽ khong thể truy cập

• Format thẻ nhớ MMC về FAT

• Copy folder EV20R vào thẻ nhớ


• Copy file báo cháy đã chuẩn bị và đã đổi tên (MSG01.mp3, MSG02.mp3) : vào thư mục EV20R và thay thế file mặc định

• Ngắt kêt nối USB

• Thử test chức năng: Ấn nút trước mặt thiết bị, nếu không được, thử tắt/mở lại bộ FV-208EV-AS

Thay đổi chức năng, cấu hình phát của FV-208EV-AS

Sơ đồ kết nối FV-208EV-AS trong hệ thống FV-200

Về cơ bản, nối FV-208EV-AS sẽ tương tự như FV-200EV-AS, sự khác nhau duy nhất giữa FV-2008EV-AS và FV-200EV-AS là chức năng của sản phẩm, đặc biệt là ở khả năng copy dữ liệu và kích hoạt bản tin báo cháy.

Sơ đồ kết nối chung như sau
